Cuándo elegir abrazaderas para manguera de sinfín
Las abrazaderas para manguera de tornillo sin fin se utilizan para sujetar y sellar una manguera flexible sobre un racor o una espiga, garantizando una unión estanca y regulable. Es el sistema de apriete más versátil porque se adapta a un rango de diámetros y se aprieta y afloja con un destornillador. Es la elección en estos casos:
- Conexiones de fluidos en automoción y maquinaria: circuitos de refrigeración, combustible, aire y agua, donde la unión debe resistir presión y vibración sin fugas.
- Instalaciones de agua y riego: la abrazadera para manguera de agua sella la conexión de mangueras de jardín, riego y conducciones de baja presión.
- Conexiones que se montan y desmontan: al ser regulable, la abrazadera de sinfín permite abrir y cerrar la unión las veces que haga falta, frente a sistemas de un solo uso.
- Diámetro de manguera variable o no normalizado: el rango de apriete de cada medida cubre un margen de diámetros, adaptándose a mangueras que no encajan en una abrazadera de medida fija.
Clasificación W1 a W5: qué material elegir según el ambiente
La norma DIN 3017 clasifica las abrazaderas en clases W según la composición de sus componentes (banda, cabezal y tornillo) y, con ella, su resistencia a la corrosión, medida en ensayo de niebla salina. Es el criterio determinante para que la abrazadera dure en su ambiente de trabajo:
| Clase | Material | Ambiente |
|---|---|---|

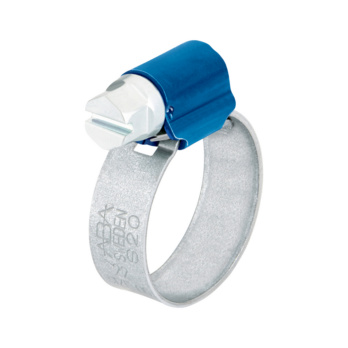

| W1 | Acero al carbono cincado (todos los componentes) | Interior seco, aplicaciones de bajo coste sin exigencia de durabilidad |
| W2 | Banda y cabezal inoxidable, tornillo cincado | Agricultura, maquinaria, humedad moderada. La más usada por su equilibrio |
| W4 | Todos los componentes en inoxidable AISI 304 (A2) | Exterior, automoción, industria, ambiente húmedo |
| W5 | Todos los componentes en inoxidable AISI 316 (A4) | Marino, costa, industria química, máxima resistencia a la corrosión |
La diferencia es muy marcada: en ensayo de niebla salina, una abrazadera W1 se oxida en pocas decenas de horas, mientras que una W5 resiste cientos. El sobrecoste del inoxidable se justifica en cuanto hay humedad, intemperie o agentes corrosivos.
Abrazaderas de presión para mangueras según el ancho de banda
El ancho de la banda determina la fuerza de apriete y, con ella, la presión de servicio que soporta la unión. Para abrazaderas para mangueras de alta presión, la banda ancha distribuye la fuerza sin morder la manguera:
| Ancho de banda | Apriete | Aplicación |
|---|---|---|
| Banda estrecha (8-9 mm) / mini | Suave, para diámetros pequeños | Mangueras finas, baja presión, espacio reducido |
| Banda estándar (12 mm) | Medio, el más polivalente | Uso general en automoción, industria y agua a media presión |
| Banda ancha / serie pesada | Alto, mayor par de apriete | Abrazaderas de presión para mangueras de mayor exigencia y diámetro |
La presión máxima real que soporta la unión no depende solo de la abrazadera, sino del conjunto manguera-racor-abrazadera. Para alta presión, la cinta de interior liso (sin perforar) y de bordes redondeados evita morder y dañar la manguera, repartiendo la fuerza de apriete sobre toda la superficie de contacto.
Abrazadera de sinfín frente a otros sistemas de apriete
- Abrazadera de tornillo sin fin: la más versátil y regulable, se adapta a un rango de diámetros y se aprieta con destornillador. La opción por defecto.
- Abrazadera de muelle (clip): de apriete automático y constante, habitual en automoción de serie; mantiene la presión compensando la dilatación de la manguera.
- Abrazadera de oreja: se cierra con alicate sobre la oreja, para uniones permanentes o donde hay poco espacio para girar un tornillo.
Cuándo NO usar una abrazadera de sinfín estándar
- En ambiente corrosivo con clase insuficiente: una abrazadera cincada (W1) o de inox parcial (W2) en exterior marino o industria química se corroe. Para esos casos, clase W4 o W5 en inoxidable.
- Apretando en exceso sobre manguera blanda: un par de apriete excesivo con cinta perforada muerde y corta la manguera. Respetar el par recomendado y, en manguera delicada, usar cinta de interior liso.
- En unión permanente de un solo montaje: si la conexión no se va a desmontar nunca, una abrazadera de oreja o un sistema de prensado puede resultar más adecuado que la de sinfín.
- Reutilizando una abrazadera deformada: una abrazadera con la rosca dañada o la banda deformada no garantiza el apriete. Para una unión fiable, sustituir la abrazadera en cada remontaje crítico.
Marco normativo y homologaciones industriales
Nuestras abrazaderas para manguera profesionales se fabrican bajo estrictas tolerancias dimensionales y de resistencia mecánica. La clasificación de los materiales y su resistencia a la corrosión sigue la norma DIN 3017 (clases W1 a W5), mientras que los componentes en acero inoxidable se fabrican conforme a las calidades AISI 304 (A2) y AISI 316 (A4) de la norma EN 10088, garantizando el comportamiento frente a la corrosión declarado para cada clase.
Las fichas técnicas detalladas (TDS), las tablas de rangos de apriete por diámetro y los datos de par de apriete y clase de corrosión de cada referencia están disponibles para su descarga en el área técnica de clientes registrados.
Preguntas frecuentes sobre las abrazaderas para manguera
¿Qué medida de abrazadera corresponde a cada diámetro de manguera?
Cada referencia de abrazadera cubre un rango de apriete (por ejemplo, 16-27 mm o 32-50 mm), no un diámetro único. Para acertar, se mide el diámetro exterior de la manguera una vez montada sobre el racor y se elige la abrazadera cuyo rango incluya esa medida, dejándola preferentemente en la zona media del rango. La tabla de rangos por referencia está disponible en el área técnica para facilitar la selección en oficina de compras.
¿Qué clase W conviene estandarizar para una flota o un almacén?
Depende del ambiente predominante. Para un taller o una flota con exposición a humedad y exterior, estandarizar en W4 (inoxidable AISI 304) simplifica el inventario y cubre la mayoría de los casos sin el sobrecoste del W5. Para entornos marinos o químicos, el W5 (AISI 316) es obligado. Mantener una sola clase de referencia por rango de diámetro reduce errores de montaje y simplifica la reposición.
¿Con qué par se debe apretar la abrazadera para sellar sin dañar la manguera?
El par de apriete recomendado viene indicado por la referencia y depende del ancho de banda y del diámetro. Un apriete insuficiente deja fuga; un apriete excesivo muerde la manguera y puede cortarla. En montaje en serie o de responsabilidad, conviene usar destornillador dinamométrico ajustado al par declarado, en lugar de apretar a sensación, para garantizar la estanqueidad sin dañar el tubo.
¿Se pueden mezclar abrazaderas de inox con racores de otro metal?
Conviene tener en cuenta el riesgo de par galvánico: el contacto entre metales distintos en presencia de humedad puede acelerar la corrosión del menos noble. En instalaciones expuestas, lo recomendable es mantener la coherencia de materiales o aislar el contacto. Para conducciones de larga vida en ambiente húmedo, la combinación de abrazadera y racor compatibles evita corrosiones prematuras en la unión.
¿La misma abrazadera sirve para agua, combustible y aire?
La abrazadera fija y sella mecánicamente con independencia del fluido; lo que cambia es la manguera, que debe ser la adecuada al fluido y a la presión. La abrazadera se selecciona por la clase de corrosión que exige el ambiente y por el ancho de banda que requiere la presión, no por el fluido en sí. Para combustible y circuitos a presión conviene clase inoxidable y, según el caso, banda ancha.
Otras abrazaderas y accesorios de manguera
Esta categoría forma parte de la gama de abrazaderas para mangueras de Würth. Según el sistema de apriete, la gama incluye la abrazadera de manguera sin tornillo de muelle y oreja, y las abrazaderas de fijación de tubos con correa. Para el resto de la instalación, consultar las mangueras de agua y aire y los accesorios para mangueras.
